Λεπτομέρειες:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Πιστοποίηση: | Certification |
| Επισημαίνω: | Φορητή φορητή μηχανή συγκόλλησης,Φορητή μηχανή συγκόλλησης σημείων SS,100KVA φορητή μηχανή συγκόλλησης σημείων |
||

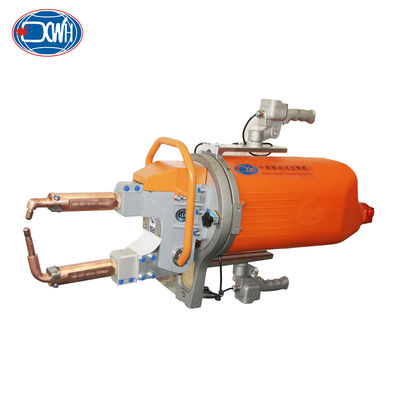

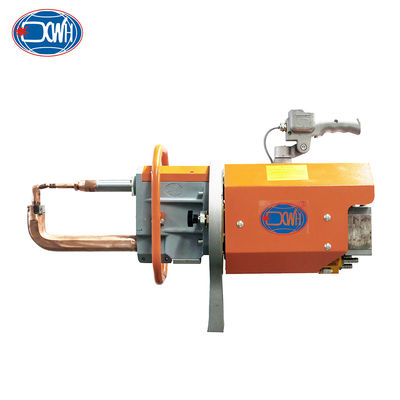

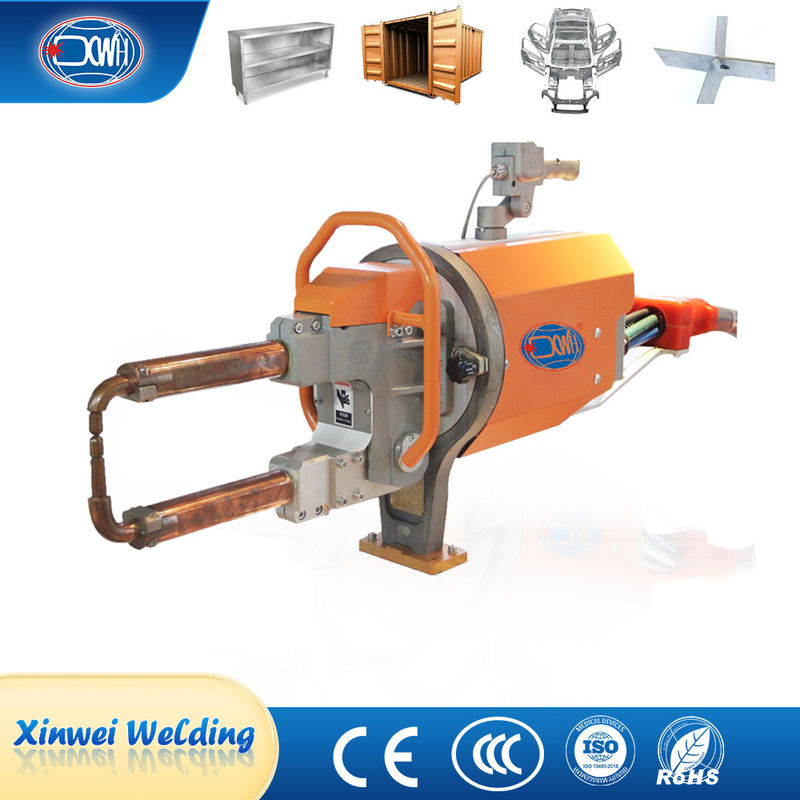

Περιγραφή του προϊόντος
Η φορητή μηχανή συγκόλλησης σε σημείο ενσωματώνει σχετικές συσκευές όπως μετασχηματιστές συγκόλλησης, κύλινδροι, σόλενοειδείς βαλβίδες, διανομείς νερού και αερίου, περιστρεφόμενους δακτυλίους και ράβδους ανάρτησης, συστήματα ισορροπίας,και χειριστήρια ελέγχουΜε τη ρύθμιση του μεγέθους του θυρίστορα (IGBT) μέσω ενός ελεγκτή, το ρεύμα εξόδου του μετασχηματιστή μπορεί να ρυθμιστεί ώστε να ανταποκρίνεται στις απαιτήσεις των προδιαγραφών συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| ισχύς 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Δευτερογενής τάση εκφόρτισης | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Τετάρτη: | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 120 έως 280 | 100 έως 300 | 120-128 | 100 έως 300 | 120 έως 280 | 100 έως 300 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μαξ.χτύπημα | ΜΜ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 500 | 500 | 600 | 500 | 600 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| ροή νερού ψύξης | Ι/ΜΙΝ | 8 | 8 | 8 | 8 | 8 | 8 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1) Οι ψεκασμοί στη διαδικασία συγκόλλησης μειώνονται σημαντικά, βελτιώνοντας την ποιότητα της συγκόλλησης και καθαρίζοντας το περιβάλλον συγκόλλησης.
2) Ενσωματωμένη αρθρωτή σχεδίαση, το σύστημα ελέγχου συγκόλλησης έχει σταθερή απόδοση, υψηλή αξιοπιστία και χαμηλό ποσοστό αποτυχίας συγκόλλησης.
3) Ο μετασχηματιστής υιοθετεί τύπο μέσης συχνότητας, ο οποίος πληροί διεθνή πρότυπα.Εφοδιασμένο με λειτουργία προστασίας από υπερθέρμανση, υψηλή απόδοση, χαμηλή μαγνητική απώλεια, υψηλή ισχύ εξόδου και υψηλό ποσοστό αξιοποίησης του δικτύου.
4) Υιοθέτηση αναλογικής βαλβίδας για τον έλεγχο της πίεσης του κυλίνδρου ζύγισης, εξασφαλίζοντας ακριβή έλεγχο.
5) Χρησιμοποιείται ευρέως στη συγκόλληση πλάκας υψηλής αντοχής, αλουμινίου, γαλβανισμένου μετάλλου και άλλων μετάλλων.
Εφαρμογή:
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιείται ευρέως στην κατασκευή αυτοκινήτων, συντήρηση, οικιακές συσκευές, πόρτες και παράθυρα, γεωργία,Βιομηχανίες κατασκευής χάλυβα και άλλες βιομηχανίες μεταποίησης μετάλλων.
Αρχή συγκόλλησης της ηλεκτρικής αντίστασης
Η συγκόλληση πιέζεται ανάμεσα σε δύο ηλεκτρόδια και θερμαίνεται με ηλεκτρισμό, έτσι ώστε η συγκόλληση να λιώσει στην επαφή και να σχηματίσει ένα κομματάκι.η συγκόλληση στερεώνεται και κρυσταλλώνεται υπό πίεση για να σχηματιστεί ένα πυκνό σημείο συγκόλλησηςΗ συγκόλληση σε σημείο είναι κατάλληλη για τη συγκόλληση λεπτών πλάκες (ελαφρών) και ράβδων χάλυβα. Χρησιμοποιείται ευρέως στην παραγωγή αυτοκινήτων, αεροσκαφών, ηλεκτρονικών ειδών, οργάνων και καθημερινών αναγκών.
Διαδικασία συγκόλλησης
Η κύρια διαδικασία λειτουργίας της φορητής μηχανής συγκόλλησης σημείων αποτελείται από τέσσερις βασικές διαδικασίες: πίεση, συγκόλληση, συντήρηση και ανάπαυση, ενώ ενδεχομένως μπορούν να προστεθούν πρόσθετες διαδικασίες.
Γενικές δομές
Πολλαπλές ηλεκτροδικές άκρα
Χρήση και εγκατάσταση
Εικόνες
