Λεπτομέρειες:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Πιστοποίηση: | CE |
| Επισημαίνω: | Οριζόντια μηχανή συγκόλλησης σημείων,Μηχανή συγκόλλησης σημείων γαλβανισμένων φύλλων,Μηχανή συγκόλλησης σημείων με κυλίνδρους προβολείς |
||

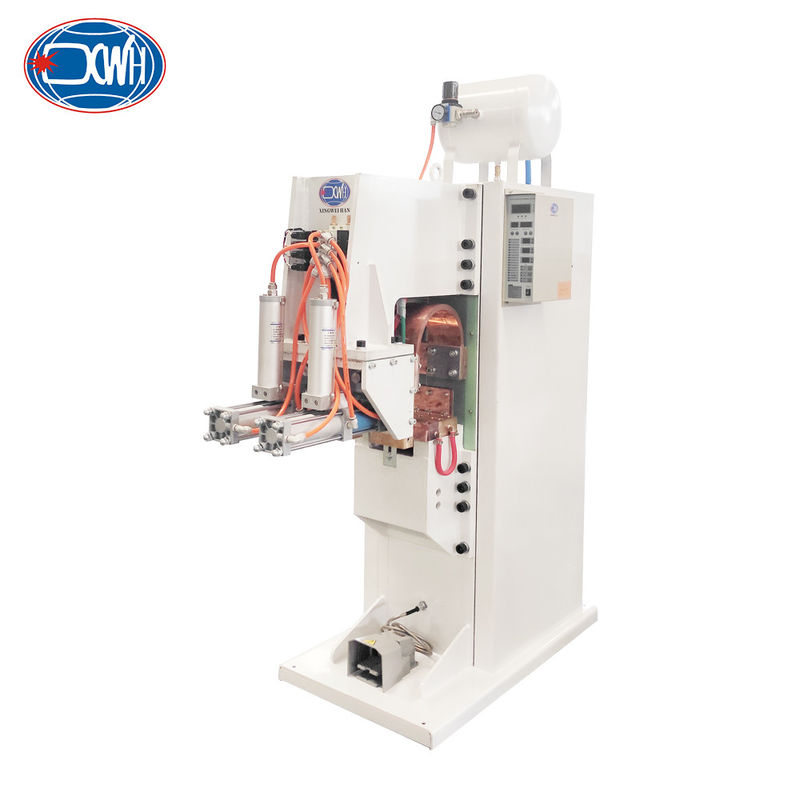

Μηχανή συγκόλλησης σημείων για την οριζόντια συγκόλληση
Περιγραφή του προϊόντος
Αρχή δράσης συγκόλλησης της μηχανής συγκόλλησης φύλλων μετάλλου: Πατήστε το κουμπί εκκίνησης και η ενέργεια του εξοπλισμού θα ολοκληρωθεί από τον ελεγκτή συγκόλλησης χωρίς χειροκίνητη παρέμβαση.Μέχρι να ολοκληρωθεί το σημείο συγκόλλησηςΚάθε κεφαλή συγκόλλησης ολοκληρώνει τη συγκόλληση προβολής 4 σημείων συγκόλλησης. Συνολικά 8 προεξοχές συγκόλλησαν σε μια διαδικασία συμπίεσης. Εύκολο να εξασφαλιστεί η ποιότητα συγκόλλησης κάθε σημείου συγκόλλησης.Η πίεση συγκόλλησης και το ρεύμα συγκόλλησης κάθε κεφαλής συγκόλλησης ρυθμίζονται ανεξάρτητα.
Η κατεύθυνση κίνησης κάθε κεφαλής συγκόλλησης είναι οριζόντια και τα εγκάρσια σημεία συγκόλλησης μπορούν να συγκολληθούν.επιτυγχάνεται αποδοτική συγκόλληση όταν η εγκατάσταση είναι άβολη.
Τεχνικές παραμέτρους
| Άρθρο/Μοντέλο | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Δυνατότητα ονομαστική 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Κατηγοριακή πρωτογενής ισχύς | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Δευτερογενής τάση | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Διορισμένη συχνότητα | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Μέγιστο ρεύμα μικρού κυκλώματος | ΚΑ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Μέγιστη ισχύς συγκόλλησης | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Σφαγείο | ΜΜ | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce στα ηλεκτρόδια | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Εργασιακή στροφή | ΜΜ | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Κατανάλωση νερού ψύξης 2,5bar | Ε/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Ηλεκτροδότες | ΜΜ | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Άλλα όπλα | ΜΜ | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Πλάκα συμπίεσης προβολής | ΜΜ | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Μαξ.Δυνατότητα συγκόλλησης Ατσάλι Α3 | ΜΜ | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 | 6+6 |
Πλεονεκτήματα
1Το σώμα έχει σχεδιαστεί για αντοχή σε κρούσματα, σεισμική αντοχή και υψηλή ακαμψία, και είναι λεπτά επεξεργασμένο για να ανταποκρίνεται στην εγκατάσταση και την αντοχή φορτίου κάθε στοιχείου.Πολλαπλές πλευρές ενίσχυσης έχουν συγκολληθεί στο εσωτερικό του πλαισίου για να εξασφαλιστεί η ακαμψία του εξοπλισμού και η ελάχιστη παραμόρφωση κατά τη διάρκεια της διαδικασίας συγκόλλησης, εξασφαλίζοντας τη σταθερότητα της συγκόλλησης και την ασφάλεια της χειροκίνητης χρήσης.
2Το άνω ηλεκτρόδιο είναι υπό πίεση από κύλινδρο πίεσης αερίου-ρευστότητας, καθιστώντας την ρύθμιση της πίεσης βολική και ακριβή.
3. Η εφεδρική δεξαμενή αποθήκευσης αέρα για τις μηχανές συγκόλλησης είναι ευεργετική για τη μείωση της διακύμανσης της πίεσης συγκόλλησης και τη διασφάλιση της σταθερότητας της δύναμης συγκόλλησης.
4Το άνω ηλεκτρόδιο κινείται οριζόντια προς τα εμπρός και προς τα πίσω, και η στροφή συγκόλλησης και η στροφή λειτουργίας του εργαστηρίου είναι ανεξάρτητες, ενώ το κατώτερο ηλεκτρόδιο είναι σταθερό.
Δομή προϊόντος

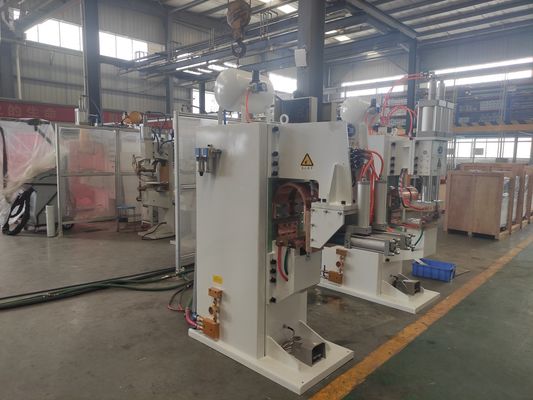

Εικόνες
Εφαρμογή
