Λεπτομέρειες:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Πιστοποίηση: | Certification |
| Επισημαίνω: | Αυτοκίνητοι φορητοί οξυγονοκολλητές σημείων,Φορητοί οξυγονοκολλητές σημείων αντίστασης,100KVA βιομηχανική μηχανή συγκόλλησης σημείων |
||
Περιγραφή του προϊόντος

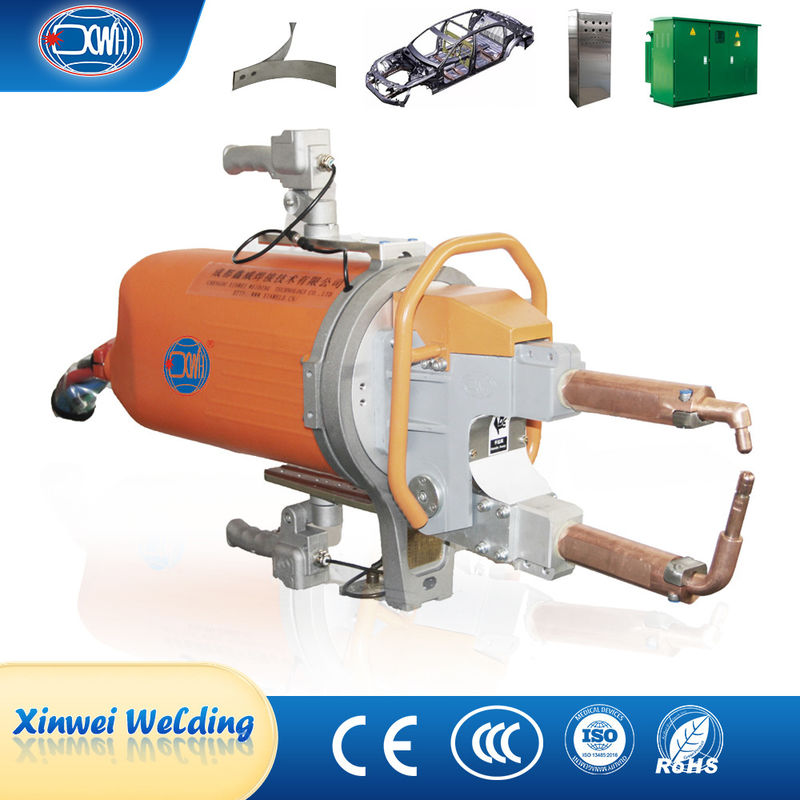

Η χειροκίνητη φορητή μηχανή συγκόλλησης σημείων αποτελείται κυρίως από: μετασχηματιστή συγκόλλησης, ελεγκτή συγκόλλησης, πινέλα συγκόλλησης, διανομέα νερού, ράβδο αναστολής, σύστημα ισορροπίας, αναστολή, ψυγείο κλπ.
| Άρθρο/μοντέλα | Μονάδα | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| ισχύς 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Δευτερογενής τάση εκφόρτισης | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Τετάρτη: | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 120 έως 280 | 100 έως 300 | 120-128 | 100 έως 300 | 120 έως 280 | 100 έως 300 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μαξ.χτύπημα | ΜΜ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 500 | 500 | 600 | 500 | 600 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| ροή νερού ψύξης | Ι/ΜΙΝ | 8 | 8 | 8 | 8 | 8 | 8 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1) Οι ψεκασμοί στη διαδικασία συγκόλλησης μειώνονται σημαντικά, βελτιώνοντας την ποιότητα της συγκόλλησης και καθαρίζοντας το περιβάλλον συγκόλλησης.
2) Ενσωματωμένη αρθρωτή σχεδίαση, το σύστημα ελέγχου συγκόλλησης έχει σταθερή απόδοση, υψηλή αξιοπιστία και χαμηλό ποσοστό αποτυχίας συγκόλλησης.
3) Ο μετασχηματιστής υιοθετεί τύπο μέσης συχνότητας, ο οποίος πληροί διεθνή πρότυπα.Εφοδιασμένο με λειτουργία προστασίας από υπερθέρμανση, υψηλή απόδοση, χαμηλή μαγνητική απώλεια, υψηλή ισχύ εξόδου και υψηλό ποσοστό αξιοποίησης του δικτύου.
4) Υιοθέτηση αναλογικής βαλβίδας για τον έλεγχο της πίεσης του κυλίνδρου ζύγισης, εξασφαλίζοντας ακριβή έλεγχο.
5) Χρησιμοποιείται ευρέως στη συγκόλληση πλάκας υψηλής αντοχής, αλουμινίου, γαλβανισμένου μετάλλου και άλλων μετάλλων.
Εφαρμογή:
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιείται ευρέως στην κατασκευή αυτοκινήτων, συντήρηση, οικιακές συσκευές, πόρτες και παράθυρα, γεωργία,Βιομηχανίες κατασκευής χάλυβα και άλλες βιομηχανίες μεταποίησης μετάλλων.
Αρχή συγκόλλησης της ηλεκτρικής αντίστασης
Όταν δύο ηλεκτρόδια πιέζονται στο εργασιακό κομμάτι, τα δύο στρώματα μετάλλου σχηματίζουν μια αντίσταση συγκόλλησης σημείου επαφής υπό την πίεση των δύο ηλεκτροδίων.Όταν το ρεύμα συγκόλλησης ρέει από ένα ηλεκτρόδιο στο άλλο ηλεκτρόδιο, τα δύο σημεία αντίστασης επαφής σχηματίζουν άμεση θερμική σύντηξη και το ρεύμα συγκόλλησης ρέει από το άλλο ηλεκτρόδιο στα δύο εργασιακά κομμάτια, σχηματίζοντας άμεσα ένα κύκλωμα,που δεν θα προκαλέσει βλάβη στα δύο ηλεκτρόδια.
Γενικές δομές

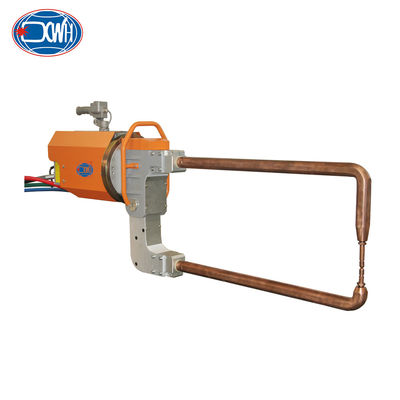

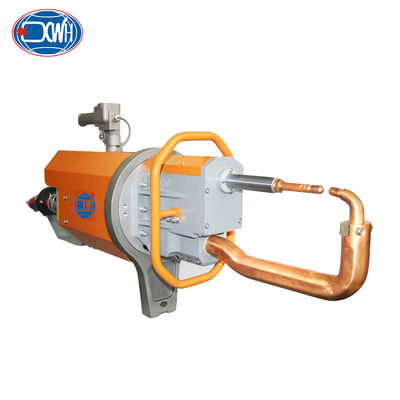

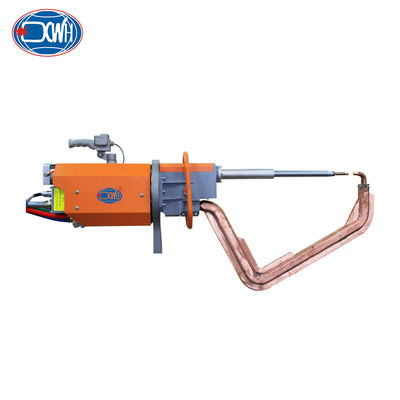

Πολλαπλές ηλεκτροδικές άκρα
Χρήση και εγκατάσταση
Εικόνες
