Λεπτομέρειες:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Πιστοποίηση: | Certification |
| Επισημαίνω: | Φορητή μηχανή συγκόλλησης σημείων χάλυβα,Φορητή μηχανή συγκόλλησης σημείων αντίστασης,Φορητοί οξυγονοκολλητές σημείων αργιλίου |
||

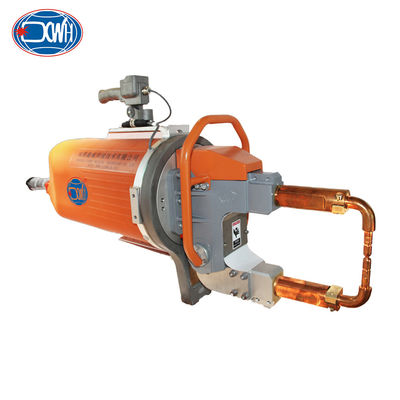

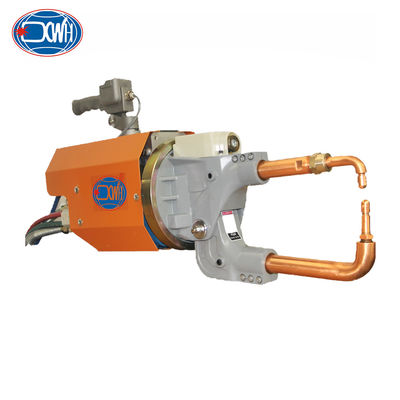

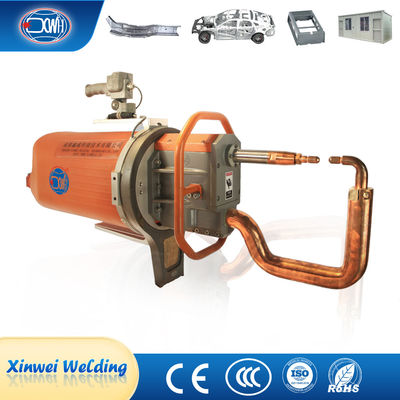

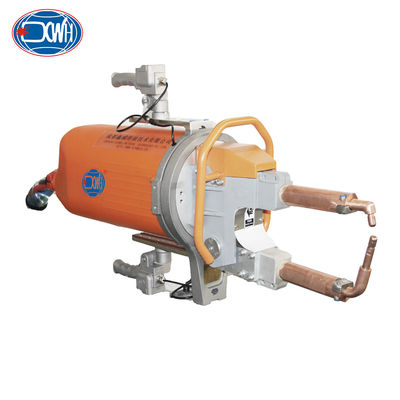

Περιγραφή του προϊόντος
Η φορητή μηχανή συγκόλλησης σημείων υιοθετεί ένα μοντελοποιημένο σχεδιασμό, ενσωματώνοντας μετασχηματιστές συγκόλλησης, κύλινδρους, σόλενοειδείς βαλβίδες, διανομείς νερού και αερίου, περιστρεφόμενους δακτυλίους και ράβδους ανάρτησης,Συστήματα ισορροπίαςΤο κύριο ηλεκτρικό κύκλωμα υιοθετεί μια τριστάση είσοδο AC 380V/50HZ,που περνά μέσα από το ελεγχόμενο πυρίτιο στον ελεγκτή και στη συνέχεια στον μετασχηματιστήΜετά τη μείωση της τάσης από τον μετασχηματιστή, η δευτερεύουσα έξοδος είναι χαμηλή τάση (4.75-10V) και μεγάλο ρεύμα (12-20KA) μεταξύ των ηλεκτροδίων.Ο ελεγκτής ρυθμίζει τη γωνία αγωγιμότητας του ελεγχόμενου πυριτίου για να ρυθμίσει το ρεύμα εξόδου του μετασχηματιστή για να ανταποκριθεί στις απαιτήσεις των προδιαγραφών συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| ισχύς 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Δευτερογενής τάση εκφόρτισης | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Τετάρτη: | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 120 έως 280 | 100 έως 300 | 120-128 | 100 έως 300 | 120 έως 280 | 100 έως 300 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μαξ.χτύπημα | ΜΜ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 500 | 500 | 600 | 500 | 600 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| ροή νερού ψύξης | Ι/ΜΙΝ | 8 | 8 | 8 | 8 | 8 | 8 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1) Οι ψεκασμοί στη διαδικασία συγκόλλησης μειώνονται σημαντικά, βελτιώνοντας την ποιότητα της συγκόλλησης και καθαρίζοντας το περιβάλλον συγκόλλησης.
2) Ενσωματωμένη αρθρωτή σχεδίαση, το σύστημα ελέγχου συγκόλλησης έχει σταθερή απόδοση, υψηλή αξιοπιστία και χαμηλό ποσοστό αποτυχίας συγκόλλησης.
3) Ο μετασχηματιστής υιοθετεί τύπο μέσης συχνότητας, ο οποίος πληροί διεθνή πρότυπα.Εφοδιασμένο με λειτουργία προστασίας από υπερθέρμανση, υψηλή απόδοση, χαμηλή μαγνητική απώλεια, υψηλή ισχύ εξόδου και υψηλό ποσοστό αξιοποίησης του δικτύου.
4) Υιοθέτηση αναλογικής βαλβίδας για τον έλεγχο της πίεσης του κυλίνδρου ζύγισης, εξασφαλίζοντας ακριβή έλεγχο.
5) Χρησιμοποιείται ευρέως στη συγκόλληση πλάκας υψηλής αντοχής, αλουμινίου, γαλβανισμένου μετάλλου και άλλων μετάλλων.
Εφαρμογή:
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιείται ευρέως στην κατασκευή αυτοκινήτων, συντήρηση, οικιακές συσκευές, πόρτες και παράθυρα, γεωργία,Βιομηχανίες κατασκευής χάλυβα και άλλες βιομηχανίες μεταποίησης μετάλλων.
Γενικές δομές
Πολλαπλές ηλεκτροδικές άκρα
Χρήση και εγκατάσταση
Εικόνες
