Λεπτομέρειες:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Πιστοποίηση: | Certification |
| Επισημαίνω: | Αυτοκινητικός οξυγονοκολλητής σημείων ανοξείδωτου,100KVA φορητή μηχανή συγκόλλησης,380V οξυγονοκολλητής σημείων ανοξείδωτου |
||
Περιγραφή του προϊόντος

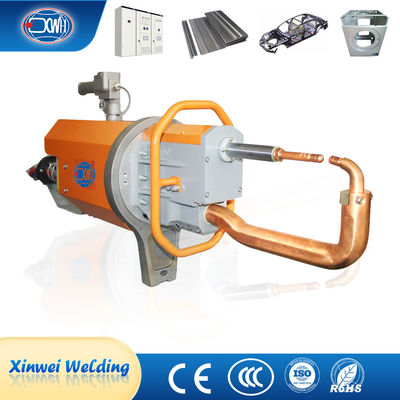

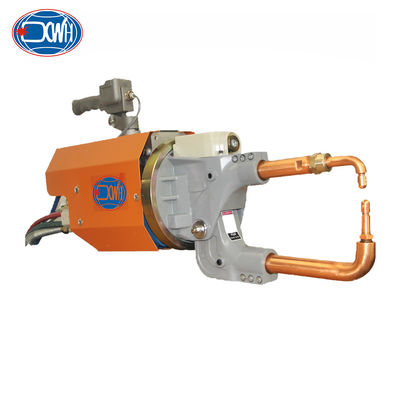

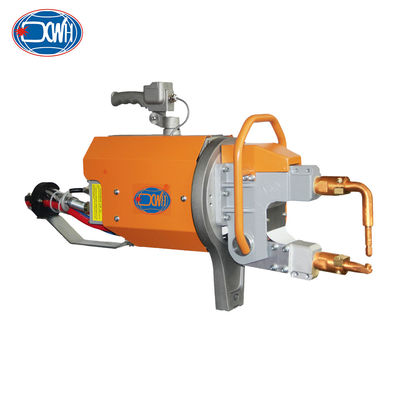

Η φορητή μηχανή συγκόλλησης σημείων υιοθετεί ένα μοντελοποιημένο σχεδιασμό, ενσωματώνοντας μετασχηματιστές συγκόλλησης, κύλινδρους, σόλενοειδείς βαλβίδες, διανομείς νερού και αερίου, περιστρεφόμενους δακτυλίους και ράβδους ανάρτησης,Συστήματα ισορροπίαςΤο κύριο ηλεκτρικό κύκλωμα υιοθετεί μια τριστάση είσοδο AC 380V/50HZ,που περνά μέσα από το ελεγχόμενο πυρίτιο στον ελεγκτή και στη συνέχεια στον μετασχηματιστήΜετά τη μείωση της τάσης από τον μετασχηματιστή, η δευτερεύουσα έξοδος είναι χαμηλή τάση (4.75-10V) και μεγάλο ρεύμα (12-20KA) μεταξύ των ηλεκτροδίων.Ο ελεγκτής ρυθμίζει τη γωνία αγωγιμότητας του ελεγχόμενου πυριτίου για να ρυθμίσει το ρεύμα εξόδου του μετασχηματιστή για να ανταποκριθεί στις απαιτήσεις των προδιαγραφών συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| ισχύς 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Δευτερογενής τάση εκφόρτισης | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Τετάρτη: | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 120 έως 280 | 100 έως 300 | 120-128 | 100 έως 300 | 120 έως 280 | 100 έως 300 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μαξ.χτύπημα | ΜΜ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 500 | 500 | 600 | 500 | 600 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| ροή νερού ψύξης | Ι/ΜΙΝ | 8 | 8 | 8 | 8 | 8 | 8 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1) Η κινητή φορητή μηχανή συγκόλλησης ζυγής ζυγίζει περίπου 80Kg και είναι εύκολη στη λειτουργία.
2) Ο εξοπλισμός μπορεί να μετακινηθεί ελεύθερα για να καλύψει τις ανάγκες των διαφορετικών θέσεων συγκόλλησης.
3) Το καλώδιο ανίχνευσης είναι καλώδιο νερού και είναι κρεμασμένο από ελατήριο ισορροπία, γεγονός που διευκολύνει τη λειτουργία του.
4) Ο περιστρεφόμενος μηχανισμός του περιστρεφόμενου δίσκου υιοθετεί ρουλεμάν, τα οποία είναι ευέλικτα στη περιστροφή και ανθεκτικά σχεδόν χωρίς φθορά.Η συσκευή ρύθμισης της εμπρόσθιας και της πίσω ισορροπίας και η συσκευή κλεισίματος των φρένων είναι εύκολη και γρήγορη στη λειτουργία, ασφαλή και αξιόπιστη.
Εφαρμογή:
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιείται ευρέως στην κατασκευή αυτοκινήτων, συντήρηση, οικιακές συσκευές, πόρτες και παράθυρα, γεωργία,Βιομηχανίες κατασκευής χάλυβα και άλλες βιομηχανίες μεταποίησης μετάλλων.
Γενικές δομές
Πολλαπλές ηλεκτροδικές άκρα
Χρήση και εγκατάσταση
Εικόνες
