Λεπτομέρειες:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Mobile Spot Welding Machine | Application: | Automotive Industry |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Πιστοποίηση: | Certification |
| Επισημαίνω: | Κινητός φορητός οξυγονοκολλητής σημείων αργιλίου,Βιομηχανικός κινητός φορητός οξυγονοκολλητής σημείων,Επικυρωμένη φορητή μηχανή συγκόλλησης σημείων |
||
Περιγραφή του προϊόντος

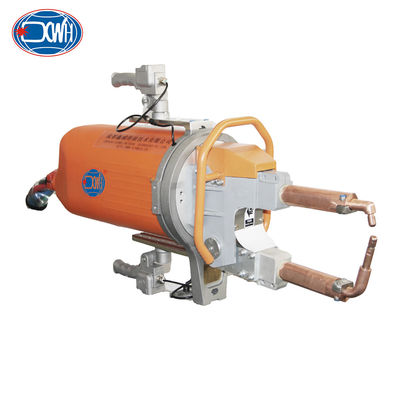

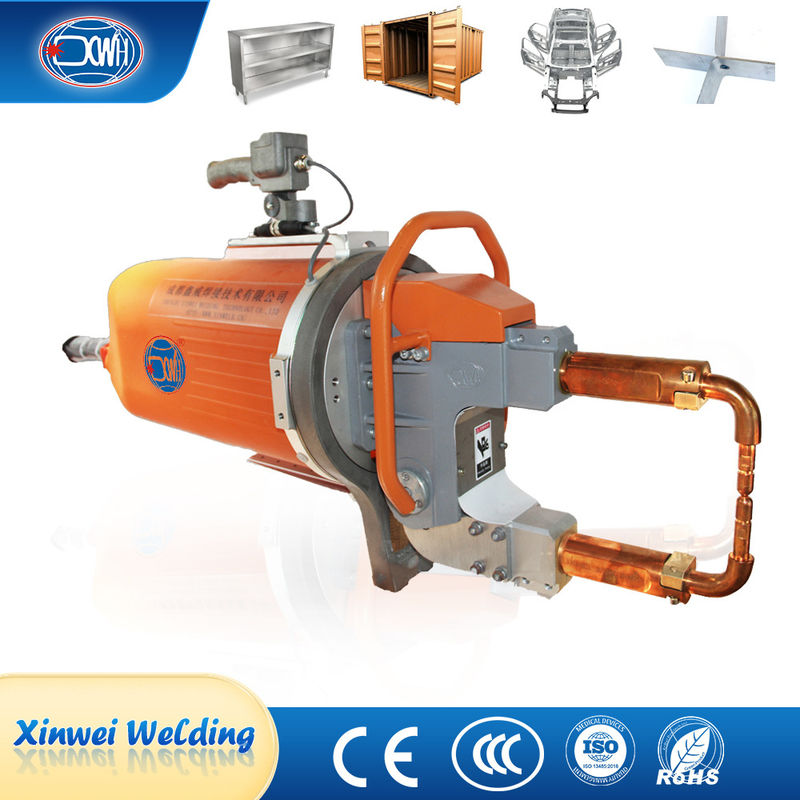

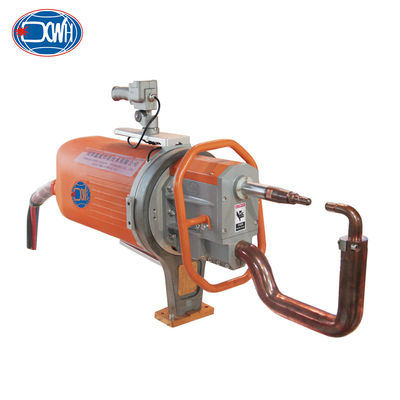

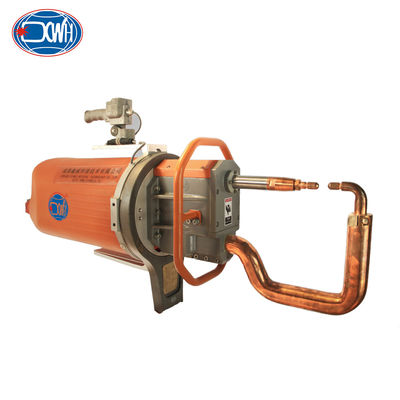

Η φορητή μηχανή συγκόλλησης σημείων υιοθετεί ένα μοντελοποιημένο σχεδιασμό, ενσωματώνοντας μετασχηματιστές συγκόλλησης, κύλινδρους, σόλενοειδείς βαλβίδες, διανομείς νερού και αερίου, περιστρεφόμενους δακτυλίους και ράβδους ανάρτησης,Συστήματα ισορροπίαςΤο κύριο ηλεκτρικό κύκλωμα υιοθετεί μια τριστάση είσοδο AC 380V/50HZ,που περνά μέσα από το ελεγχόμενο πυρίτιο στον ελεγκτή και στη συνέχεια στον μετασχηματιστήΜετά τη μείωση της τάσης από τον μετασχηματιστή, η δευτερεύουσα έξοδος είναι χαμηλή τάση (4.75-10V) και μεγάλο ρεύμα (12-20KA) μεταξύ των ηλεκτροδίων.Ο ελεγκτής ρυθμίζει τη γωνία αγωγιμότητας του ελεγχόμενου πυριτίου για να ρυθμίσει το ρεύμα εξόδου του μετασχηματιστή για να ανταποκριθεί στις απαιτήσεις των προδιαγραφών συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| ισχύς 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Δευτερογενής τάση εκφόρτισης | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Τετάρτη: | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 120 έως 280 | 100 έως 300 | 120-128 | 100 έως 300 | 120 έως 280 | 100 έως 300 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μαξ.χτύπημα | ΜΜ | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 500 | 500 | 600 | 500 | 600 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| ροή νερού ψύξης | Ι/ΜΙΝ | 8 | 8 | 8 | 8 | 8 | 8 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Τρι φάση είσοδος ισχύος, υψηλή συχνότητα λειτουργίας, χαμηλή απώλεια μετασχηματιστή, και σημαντική ενεργειακή εξοικονόμηση.
2Ο μετασχηματιστής μπορεί να είναι μέχρι 300kva, ο μετασχηματιστής δευτερογενούς σωλήνα μάρκα είναι ABB.
3Μπορεί να συγκολλήσει πλάκες υψηλής αντοχής, αλουμίνιο, γαλβανισμένο μέταλλο και άλλα υλικά, έχοντας καλό αποτέλεσμα συγκόλλησης.
4Πιο αξιόπιστη διαδικασία: Η συγκόλληση συνεχούς ρεύματος είναι καλύτερη για τα περισσότερα μέταλλα που εφαρμόζουν συγκόλληση αντίστασης.
5Βελτίωση του συντελεστή ισχύος και μείωση του κόστους παραγωγής.
6. εξοικονόμηση ενέργειας: Σε σύγκριση με τη χρήση χαμηλής συχνότητας, μπορεί να μειώσει την κατανάλωση ηλεκτρικής ενέργειας. ένας μετασχηματιστής με το ίδιο βάρος μπορεί να παράγει περισσότερη ενέργεια,που μπορούν εύκολα να χρησιμοποιηθούν με μεγάλες αυτοματοποιημένες τσιμπίδες συγκόλλησηςΓια τη συγκόλληση παχών εργαστηρίων και υψηλής αγωγιμότητας μετάλλων, όπως το αλουμίνιο και όλες τις γαλβανισμένες πλάκες χάλυβα.Μικρά και ελαφριά συστήματα μπορούν να επιταχύνουν την κίνηση και να συντομεύσουν τους κύκλους εργασίας, καθιστώντας τους την καλύτερη λύση για τις μηχανές/ρομπότ συγκόλλησης.
Εφαρμογή:
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιείται ευρέως σε αυτοκίνητα, μοτοσικλέτες, αεροπορία, δομικά στοιχεία φύλλου, ιατρικό εξοπλισμό, ελαφρύ βιομηχανικό μηχανισμό,Οικιακές συσκευές και άλλα πεδίαΚαι μπορεί να συγκολλήσει φύλλα από χάλυβα άνθρακα, επικαλυμμένα φύλλα από χάλυβα, φύλλα από ανοξείδωτο χάλυβα, φύλλα από αλουμίνιο.
Γενικές δομές
Πολλαπλές ηλεκτροδικές άκρα
Χρήση και εγκατάσταση
Εφαρμογή του προϊόντος
