Λεπτομέρειες:
|
| Product Name: | small portable welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Περιστρέψιμη φορητή μηχανή συγκόλλησης σημείων,μικρός φορητός οξυγονοκολλητής 1300mm,μικρός φορητός οξυγονοκολλητής 220mm |
||
Περιγραφή του προϊόντος
Η φορητή μηχανή συγκόλλησης σημείων χρησιμοποιεί τη θερμότητα αντίστασης που παράγεται από το ρεύμα που ρέει μέσω της συγκόλλησης ως πηγή θερμότητας για συγκόλληση υπό πίεση.Χρησιμοποιείται κυρίως για την τοπική συγκόλληση τμημάτων από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα λεπτών δομών πλάκας.
Οι φορητές μηχανές συγκόλλησης σε σημεία συνήθως είναι κρεμασμένες στον αέρα και συνδέονται με τις ζυθοκόλλητες με ευέλικτα καλώδια.Οι πινέλες συγκόλλησης της φορητής μηχανής συγκόλλησης σε σημείο έχουν διάφορες δομικές μορφές για να επιλέξετε, έτσι ώστε η φορητή μηχανή συγκόλλησης σημείων να έχει μια ισχυρή προσαρμοστικότητα για μεγάλα εργασιακά κομμάτια που είναι άβολα να μετακινηθούν, εργασιακά κομμάτια με σύνθετα σχήματα,ή τεμάχια εργασίας που πρέπει να κολλήσουν στον πίνακα για την τοπική συγκόλλησηΣτην τοπική συγκόλληση αυτοκινήτων, η διαδικασία συγκόλλησης για μεγάλα κιβώτια φύλλου έχει ένα ευρύ φάσμα εφαρμογών και είναι ένας απαραίτητος εξοπλισμός συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| ισχύς στο 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Δευτερογενής τάση εκφόρτισης | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Τετάρτη: | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μέγιστη ροή κύλινδρου | ΜΜ | 70 | 50 | 100 | 50 | 100 | 50 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| ροή νερού ψύξης | Α/ΜΙΝ | 4 | 4 | 4 | 4 | 4 | 4 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Το μηχάνημα μπορεί να περιστρέφεται κατά 360°, καθώς το πίνακα περιστροφής είναι διαμορφωμένο με ρουλεμάν.
2Προσαρμοσμένες ζυθοδέστρες, το μεγαλύτερο βραχίονα ζυθοποίησης είναι 1300mm και το μικρότερο 220mm.
3Ο κυλίνδρος είναι ένας προσαρμοσμένος κυλίνδρος υπό πίεση, η μάρκα είναι (SMC).
4Κατά τη διάρκεια της συγκόλλησης, ο χρόνος θέρμανσης είναι σύντομος, η θερμότητα συγκεντρώνεται και δεν υπάρχει ηλεκτρικό τόξο, σπινθήρες, σκουριά συγκόλλησης, συσσώρευση συγκόλλησης σύντηξης και θερμική παραμόρφωση της συγκόλλησης.Επιπλέον, μετά την καινοτομία της μηχανής συγκόλλησης, η διάμετρος του συστήματος διαδρομής αερίου αυξάνεται, έτσι ώστε όχι μόνο η παραγωγικότητα συγκόλλησης είναι υψηλή,αλλά και η εμφάνιση της συγκόλλησης είναι όμορφη και η ποιότητα είναι καλή.
Αρχή λειτουργίας
Το εργασιακό κομμάτι υποβάλλεται σε πίεση και ενεργοποιείται μεταξύ των άνω και κατώτερων ηλεκτροδίων και έχει συγκόλληση αντίστασης.
Όταν η αντίσταση του στοιχείου συγκόλλησης είναι R (Ω), το ρεύμα συγκόλλησης είναι I (A) και η ισχύς στο χρόνο είναι t (sec), σύμφωνα με τον τύπο:το ρεύμα I που περνά το μεταλλικό υλικό με μια ορισμένη τιμή αντίστασης R μέσα σε ένα συγκεκριμένο χρόνο t θερμαίνεται λόγω της αντίστασης, και η θερμότητα που παράγεται είναι Q. Το ρεύμα αντίστασης του μετάλλου χρησιμοποιείται για να θερμανθεί το λιώσιμο μέταλλο, και στη συνέχεια το μέταλλο ψύχεται, κρυσταλλώνεται και συνδέεται υπό πίεση.Αυτό ονομάζεται συγκόλληση αντίστασης..
Το βραχίονα συγκόλλησης μπορεί να προσαρμοστεί
Επισκόπηση της δομής του προϊόντος
Αυτή η σειρά μηχανών συγκόλλησης αποτελείται κυρίως από μετασχηματιστή συγκόλλησης, σύστημα κυκλώματος αερίου (πίεσης), σύστημα κυκλώματος νερού (ψύξης), πλέγματα συγκόλλησης,Ελεγκτής συγκόλλησης αντίστασης και μηχανισμός κίνησηςΑνάλογα με το σχήμα του υποκείμενου στο συγκόλλημα υλικού και τις συνθήκες λειτουργίας του μηχανήματος συγκόλλησης, οι ζυθοκόλλητες έχουν διάφορες δομικές μορφές.

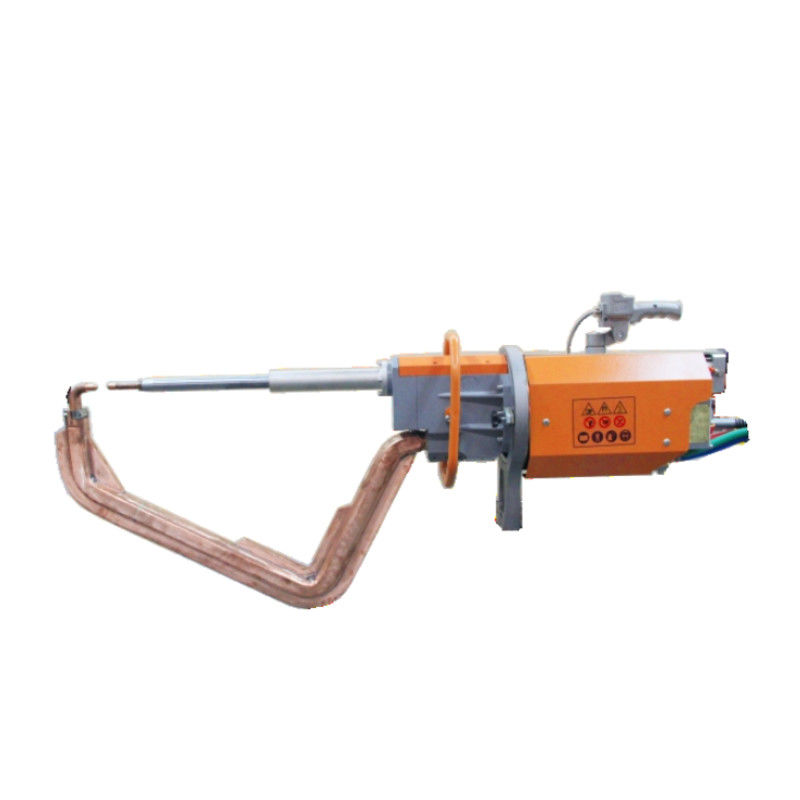

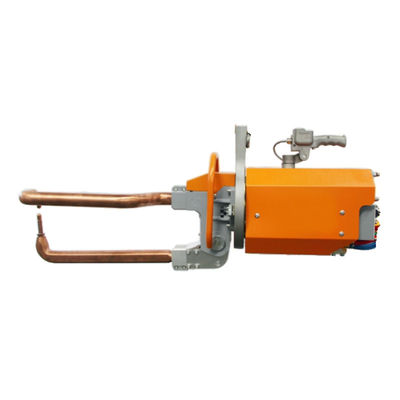

Η μηχανή συγκόλλησης τύπου X είναι κατάλληλη για συγκόλληση σε οριζόντιο επίπεδο ή κοντά στο οριζόντιο επίπεδο και η μηχανή συγκόλλησης τύπου C είναι κατάλληλη για συγκόλληση σε κάθετο επίπεδο ή κοντά στο κάθετο επίπεδο.Το σχήμα των ζυθοδεκτηρίων μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις του χρήστη.
Χρήση και εγκατάσταση
Εφαρμογή του προϊόντος
