Λεπτομέρειες:
|
| Product name: | Dc Inverter Precision Steel Door Aluminum Stud Multi Head Spot Welding Machine | Welding Material: | Steel Copper Aluminum Etc |
|---|---|---|---|
| Function: | Car Fuel Tank Spot Weldinng | Machine type: | Resistance Welding Machine |
| Advantage: | Welding Firmly | Keyword: | Multi Head Spot Welding Machine |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Πολυ επικεφαλής CE μηχανών συγκόλλησης σημείων,200KVA μηχανή συγκόλλησης αντίστασης,Μηχανή συγκόλλησης αντίστασης συνεχών αναστροφέων |
||
Συνεχής μετατροπέας ακριβής ατσάλινης πόρτας αλουμινίου Stud πολλαπλής κεφαλής σημείο μηχανή συγκόλλησης
Εισαγωγή του προϊόντος
Η μηχανή συγκόλλησης με πολλαπλές κεφαλές αποτελείται κυρίως από σώμα μηχανής, μετασχηματιστή, πλατφόρμα συγκόλλησης άνω και κατώτερης προβολής (ειδική μηχανή συγκόλλησης προβολής),το πάνω και το κάτω σώμα του βραχίονα συγκόλλησης (ειδική μηχανή συγκόλλησης σε σημείο), σύστημα κυκλώματος αερίου (πίεσης), σύστημα κυκλώματος νερού (ψύξης), ελεγκτής και χειροκίνητος διακόπτη.
Τεχνικές παραμέτρους
| Προγράμματα/Προϊόντα | DN(B) - 100 | D(N) Β--160 | D(N) B--200 | D(N) Β-250 |
| Ονομαστική ισχύς (KVA) | 100 | 160 | 200 | 250 |
| Εισαγωγή ισχύος (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Μέγιστο ρεύμα βραχυκυκλώματος (KA) | 30 | 40 | 40 | 45 |
| Μέγιστη δύναμη (N) | 6000 | 6000 | 10000 | 15000 |
| μήκος ηλεκτρόδου ((MM) | 450 | 450 | 450 | 500 |
| Εργασιακή στροφή ((MM) | 80 | 80 | 80 | 80 |
| Κατανάλωση ψύξης ((L/min) | 20 | 20 | 20 | 20 |
| Μέγιστη χωρητικότητα συγκόλλησης (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Πλεονεκτήματα
1Το ρεύμα συγκόλλησης είναι συνεχές. Όταν υπάρχουν επαγωγικά/μαγνητικά υλικά στην δευτερογενή επικάλυψη, η συγκόλληση δεν θα επηρεαστεί.
2Το σώμα της σταθερής μηχανής συγκόλλησης σημείων χύνεται από την πάχυνση της πλάκας χάλυβα και το σώμα είναι σταθερό.
3Τα άνω και κάτω ηλεκτρόδια είναι κατασκευασμένα από υλικά υψηλής αγωγιμότητας με βοηθητική πίεση, η οποία έχει καλό αποτέλεσμα συγκόλλησης και υψηλή απόδοση.Το εσωτερικό σύστημα ψύξης με νερό μπορεί να μειώσει τη θερμοκρασία συγκόλλησης.
4Η συγκόλληση στο σημείο μπορεί να αποθηκεύσει έως και 15 ομάδες τρόπων συγκόλλησης, οι οποίες μπορούν να ανταποκριθούν στις απαιτήσεις διαφορετικών εργαστηρίων.

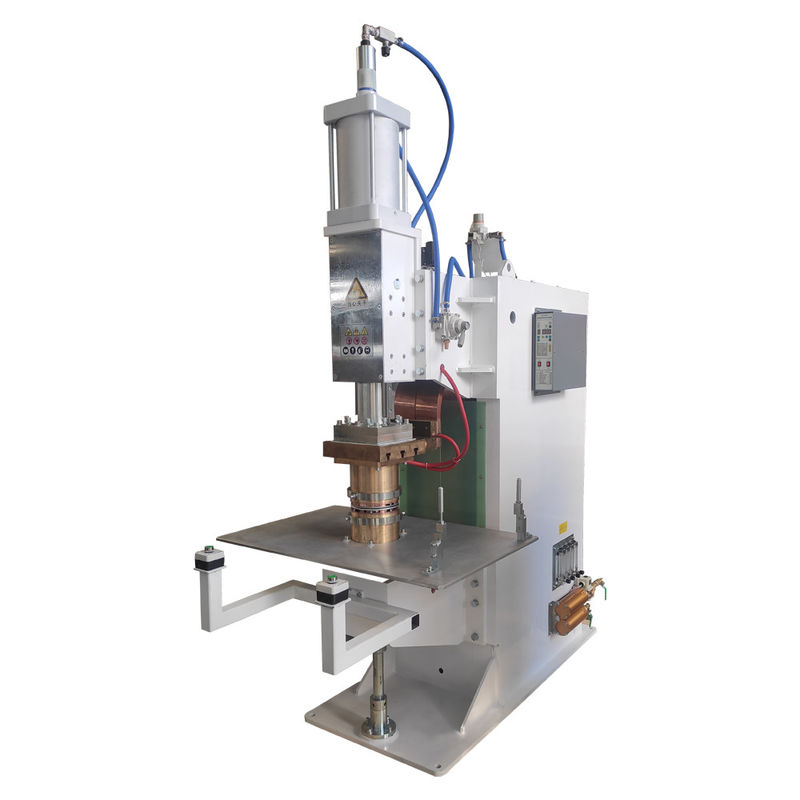

Μεγάλη δομή
Αρχή λειτουργίας
Ο χρόνος ελέγχου των διαδικασιών "πίεσης", "ύψωσης", "συντήρησης", "ανάπαυσης" και άλλων διαδικασιών στη διαδικασία συγκόλλησης του εργασιακού τμήματος ολοκληρώνεται από τον ρυθμιστή χρόνου στον ελεγκτή στιγμιαίας συγκόλλησης.Ο χρόνος που απαιτείται για κάθε διαδικασία και το μέγεθος του ρεύματος συγκόλλησης(π.χ. "προδιαγραφές συγκόλλησης") πρέπει να καθορίζονται εκ των προτέρων.
Όταν η μηχανή συγκόλλησης είναι συγκόλληση, πρώτα τοποθετήστε το εργασιακό κομμάτι μεταξύ του ηλεκτρόδου των ζουλωτών τσιμπήματα συγκόλλησης, στη συνέχεια, πατήστε το διακόπτη με το χέρι, το πρόγραμμα "πιεστικοποίηση" ξεκινά, η βαλβίδα ηλεκτροσόκ ενεργεί,και ο συμπιεσμένος αέρας εισέρχεται στον κύλινδρο της μηχανής συγκόλλησης για να ενεργήσει το ηλεκτρόδιο των πινέλων συγκόλλησης, και στη συνέχεια πιέζει το εργασιακό κομμάτι σφιχτά.η διαδικασία "ύψευσης" αρχίζειΣε αυτή τη φάση, η κύρια τροχιά του μετασχηματιστή συγκόλλησης συνδέεται με την παροχή ενέργειας μέσω του ενεργοποιημένου θυρίστορα (της οποίας η γωνία αγωγιμότητας είναι ελεγχόμενη),και το δευτερογενές ρεύμα συγκόλλησης παράγεται για τη συγκόλληση του εργαστηρίουΜετά τη διαδικασία της "ύψωσης", ο θυρίστορας απενεργοποιείται, η κύρια τροχιά του μετασχηματιστή αποσυνδέεται και η μηχανή συγκόλλησης εισέρχεται στη διαδικασία της "συντήρησης".Μετά τη διατήρηση της πίεσης για κάποιο χρονικό διάστημαΗ μηχανή συγκόλλησης αρχίζει τη διαδικασία "παύσης" και ολοκληρώνεται ο κύκλος συγκόλλησης.

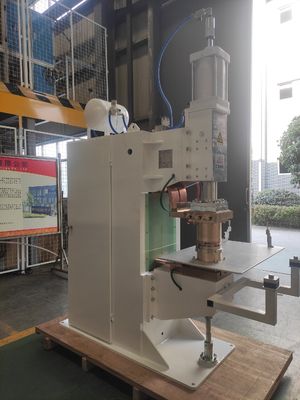

Εικόνες αναφοράς
Εφαρμογή
