Λεπτομέρειες:
|
| Product name: | Full Automatic Fire-proof Door Stationary Spot Welders | Welding Material: | Steel Copper Aluminum |
|---|---|---|---|
| Feature: | Stable Welding Current | Machine type: | Resistance Welding Machine |
| Application: | Industrial | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Rebar βαρέων καθηκόντων μηχανή πλέγματος,Οξυγονοκολλητής σημείων αντίστασης CE |
||
Μεταλλικό αυτόματο σίδερο σίδερο βαρέος μηχανή για συγκόλληση αντίσταση σημείο συγκόλλησης
Εισαγωγή του προϊόντος

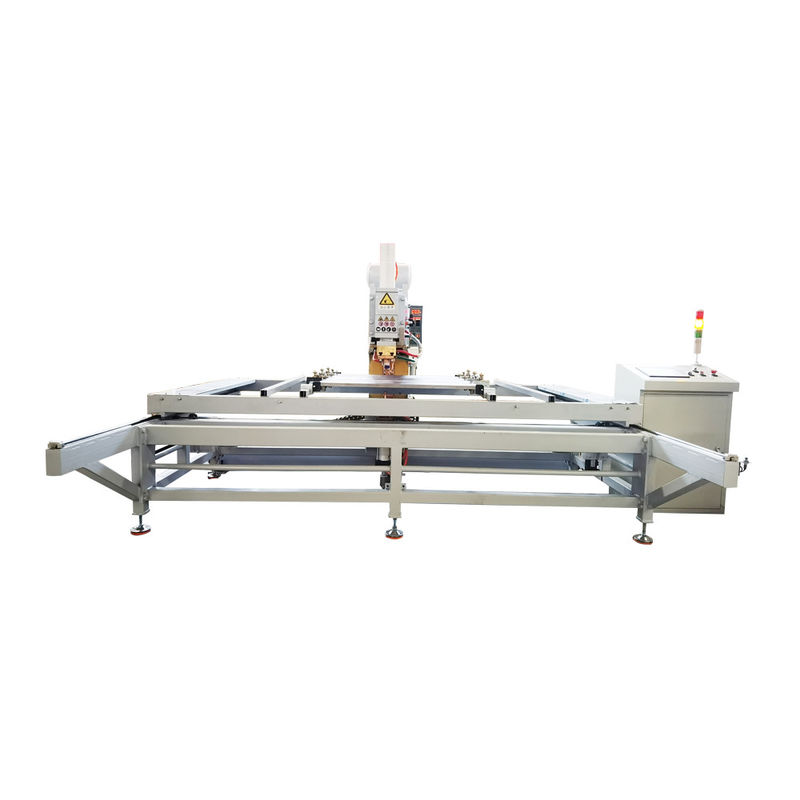

Η σταθερή μηχανή συγκόλλησης σημεία είναι προσαρμοσμένη για πυρόστατη πόρτα. η μηχανή συγκόλλησης αποτελείται από ράφι, πλατφόρμα κίνησης εργαστηρίου, μηχανισμό κίνησης μηχανής συγκόλλησης, άνω και κάτω ηλεκτρόδια,μετασχηματιστής συγκόλλησης, ελεγκτής μηχανής συγκόλλησης, ελεγκτής PLC, σύστημα κυκλώματος αέρα, σύστημα κυκλώματος ψύξης νερού και άλλα εξαρτήματα.
Τεχνικές παραμέτρους
| Προγράμματα/Προϊόντα | D(N) Β--160 | D(N) B--200 | D(N) Β-250 |
| Ονομαστική ισχύς (KVA) | 160 | 200 | 250 |
| Εισαγωγή ισχύος (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Μέγιστο ρεύμα βραχυκυκλώματος (KA) | 40 | 40 | 45 |
| Μέγιστη δύναμη (N) | 6000 | 10000 | 15000 |
| μήκος ηλεκτρόδου ((MM) | 450 | 450 | 500 |
| Εργασιακή στροφή ((MM) | 80 | 80 | 80 |
| Κατανάλωση ψύξης ((L/min) | 20 | 20 | 20 |
| Μέγιστη χωρητικότητα συγκόλλησης (MM) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Πλεονεκτήματα
1. Σταθερή δομή μηχανής άνω και κάτω από τα ηλεκτρόδια εφαρμόζουν τη λειτουργία πίεσης με βοηθητικό χτύπημα.
2Ο μετασχηματιστής της μηχανής συγκόλλησης υιοθετεί την ειδική μηχανή συγκόλλησης αντίστασης, η φέτα από σίδηρο πυριτίου είναι χαρακτηρισμένη από υψηλή μαγνητική: το εσωτερικό ψύχεται με νερό με δύναμη.ισχυρότερη ισχύς και υψηλή αναλογία εργασίας.
3. Ελέγχεται από μικρο-υπολογιστή και μπορεί να αποθηκεύσει το πολύ 16 σετ ρυθμίσεων συγκόλλησης, το οποίο είναι αρκετά βολικό για διάφορα είδη φύλλων συγκόλλησης.
4. Μπορεί να χρησιμοποιηθεί ευρέως σε καρφίτσες, κορδόνια, εργαλεία κυκλοφορίας, οικιακά αντικείμενα, αυτοκίνητα. Και μπορεί να συγκολληθεί με χαμηλό άνθρακα χάλυβα, ανοξείδωτο χάλυβα, επικαλυμμένο χάλυβα, μη σιδηρούχα μεταλλικά σύρμα, φύλλο, σωλήνα, κλπ.
Δομή
Μέρη μηχανής συγκόλλησης:
Η μηχανή συγκόλλησης σημείων θύρας πυρκαγιάς αποτελείται από πλαίσιο, κινητή πλατφόρμα για το εργασιακό κομμάτι, κινητή μηχανή συγκόλλησης, άνω και κάτω ηλεκτρόδια, μετασχηματιστή συγκόλλησης,και ελεγκτή μηχανής συγκόλλησης, ελεγκτής PLC, σύστημα κυκλώματος αέρα, σύστημα κυκλώματος ψύξης νερού και άλλα εξαρτήματα.
Πνευματικός μηχανισμός μετάδοσης:
Όταν χρησιμοποιείται για συγκόλληση η μηχανή συγκόλλησης με θύρα πυρκαγιάς, η μείωση του άνω ηλεκτροδίου και η συμπίεση της συγκόλλησης πραγματοποιούνται από τον μηχανισμό πνευματικής μετάδοσης,ο μηχανισμός αποτελείται από κύλινδρο, έμβολο, ράβδο καθοδήγησης, δαχτυλίδι σφράγισης, δαχτυλίδι σφράγισης κλπ.
Σύστημα κυκλώματος αέρα:
Το σύστημα κυκλώματος αέρα αποτελείται από βαλβίδα σφαίρας, φίλτρο αέρα, βαλβίδα μείωσης πίεσης, ατομικοποιητή πετρελαίου, ηλεκτρομαγνητική βαλβίδα αέρα, κύλινδρο κλπ.
Αρχή λειτουργίας
Εγκατάσταση του εργαστηρίου: χρησιμοποιείται το πίσω μπλοκ θέσης και το δεξί μπλοκ θέσης ως μπλοκ θέσης αναφοράς.Άλλα δοχεία τοποθέτησης μπορούν να ρυθμίζονται κοντά στο εργασιακό κομμάτιΤο πλευρικό πλωτό μπλοκ τοποθέτησης σφίγγει το πλαίσιο του εργαστηρίου και το πάνελ μαζί για να αποφευχθεί η μετατόπιση του σημείου συγκόλλησης.(Η χειροκίνητη βίδα συμπίεσης στερεώνει το εργασιακό κομμάτι στο πλευρικό πλωτό μπλοκ θέσης).
Ζύγιση: αφού πατηθεί ο διακόπτης εκκίνησης (αυτόματος), το πρόγραμμα ελέγχει αυτόματα τη δράση του εξοπλισμού για την ολοκλήρωση του προϊόντος μέχρι να πατηθεί το κουμπί "stop".
Λειτουργίες συστήματος ελέγχου
Οι ειδικές λειτουργίες είναι οι ακόλουθες:
1. Κωδικός BCD: η διαδικασία συγκόλλησης μπορεί να επιλεγεί με κωδικό BCD.
2. Επικοινωνία: μπορεί να επικοινωνήσει με το ρομπότ μέσω της λεωφορείας πεδίου για να συνειδητοποιήσει την αυτόματη συγκόλληση.
3- Εγχειριτική/αυτόματη μετατροπή: στη χειροκίνητη λειτουργία, ελέγχεται από την I/O της κύριας πλακέτας, και στην αυτόματη λειτουργία, ελέγχεται από την επικοινωνία.
4. Η οθόνη αφής CD: πλήρης οθόνη μενού σε κινεζικά, πλούσιο περιεχόμενο οθόνης, βολική ρύθμιση παραμέτρων.
Εικόνες
Εφαρμογή
