Λεπτομέρειες:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Μηχανή συγκόλλησης προβολής αντίστασης,Μηχανή συγκόλλησης με προβολή σύρματος χαλκού,1Μηχανή συγκόλλησης με αντίσταση καλωδίου χαλκού 0 |
||
Περιγραφή του προϊόντος

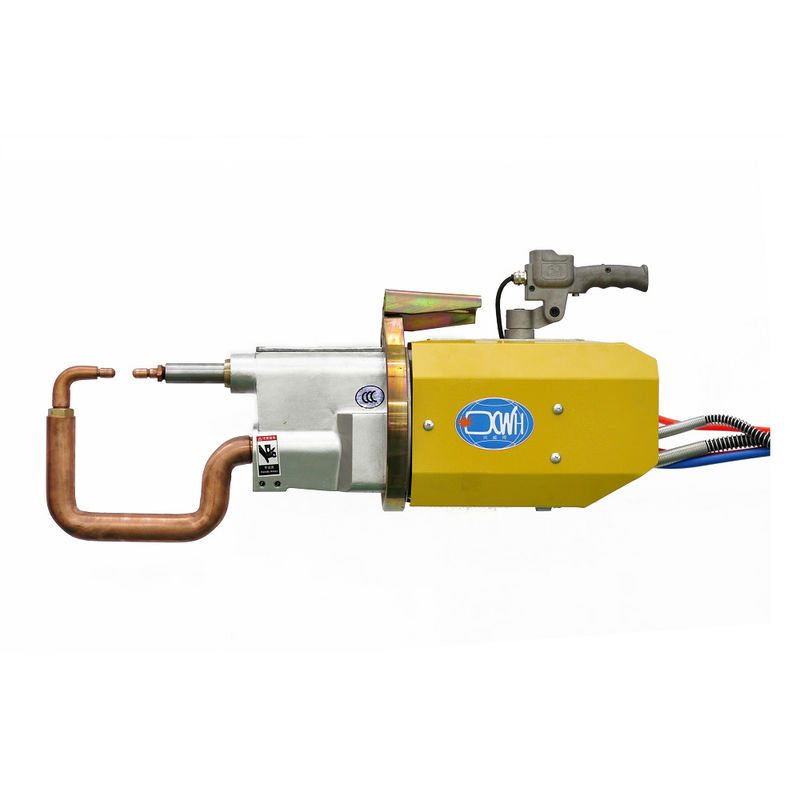

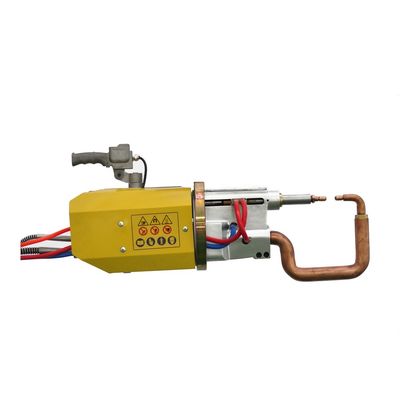

Η φορητή μηχανή συγκόλλησης σε σημείο χρησιμοποιεί τη μέθοδο συγκόλλησης με αντίσταση, κατά την οποία τα μέρη συγκόλλησης συναρμολογούνται σε αρθρώσεις και πιέζονται μεταξύ δύο ηλεκτροδίων στήλης.και το βασικό μέταλλο λιώνει με αντίσταση θερμότητας για να σχηματίσουν συγκόλλησεις συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| ισχύς στο 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Δευτερογενής τάση εκφόρτισης | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Τετάρτη: | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μέγιστη ροή κύλινδρου | ΜΜ | 70 | 50 | 100 | 50 | 100 | 50 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| ροή νερού ψύξης | Α/ΜΙΝ | 4 | 4 | 4 | 4 | 4 | 4 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Ελαφρύ βάρος, εύκολη στη λειτουργία και εξοικονόμηση ηλεκτρικής ενέργειας
2Συμπληκτική δομή και εύκολη συντήρηση
3Το γύρισμα είναι εξοπλισμένο με ρουλεμάν και περιστρέφεται 360°
4. εξατομικευμένα πλέγματα συγκόλλησης, το μακρύτερο βραχίονα συγκόλλησης είναι 1300mm και το μικρότερο είναι 220mm
5Λιγότερο φθαρμένα εξαρτήματα και υψηλό κόστος
Αρχή λειτουργίας
Το εργασιακό κομμάτι υποβάλλεται σε πίεση και ενεργοποιείται μεταξύ των άνω και κατώτερων ηλεκτροδίων και έχει συγκόλληση αντίστασης.
Όταν η αντίσταση του στοιχείου συγκόλλησης είναι R (Ω), το ρεύμα συγκόλλησης είναι I (A) και η ισχύς στο χρόνο είναι t (sec), σύμφωνα με τον τύπο:το ρεύμα I που περνά το μεταλλικό υλικό με μια ορισμένη τιμή αντίστασης R μέσα σε ένα συγκεκριμένο χρόνο t θερμαίνεται λόγω της αντίστασης, και η θερμότητα που παράγεται είναι Q. Το ρεύμα αντίστασης του μετάλλου χρησιμοποιείται για να θερμανθεί το λιώσιμο μέταλλο, και στη συνέχεια το μέταλλο ψύχεται, κρυσταλλώνεται και συνδέεται υπό πίεση.Αυτό ονομάζεται συγκόλληση αντίστασης..
Το βραχίονα συγκόλλησης μπορεί να προσαρμοστεί
Επισκόπηση της δομής του προϊόντος
Αυτή η σειρά μηχανών συγκόλλησης αποτελείται κυρίως από μετασχηματιστή συγκόλλησης, σύστημα κυκλώματος αερίου (πίεσης), σύστημα κυκλώματος νερού (ψύξης), πλέγματα συγκόλλησης,Ελεγκτής συγκόλλησης αντίστασης και μηχανισμός κίνησηςΑνάλογα με το σχήμα του υποκείμενου στο συγκόλλημα υλικού και τις συνθήκες λειτουργίας του μηχανήματος συγκόλλησης, οι ζυθοκόλλητες έχουν διάφορες δομικές μορφές.
Η μηχανή συγκόλλησης σειράς X είναι κατάλληλη για συγκόλληση σε οριζόντιο επίπεδο ή κοντά στο οριζόντιο επίπεδο και η μηχανή συγκόλλησης σειράς C είναι κατάλληλη για συγκόλληση σε κάθετο επίπεδο ή κοντά στο κάθετο επίπεδο.Το σχήμα των ζυθοδεκτηρίων μπορεί να σχεδιαστεί σύμφωνα με τις απαιτήσεις του χρήστη.
