Λεπτομέρειες:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Ζυθοποιός σημείων αλουμινίου,Μηχανή συγκόλλησης σημείων αντίστασης,Μηχανή συγκόλλησης σημείων με χειροκίνητη αντίσταση |
||
Περιγραφή του προϊόντος

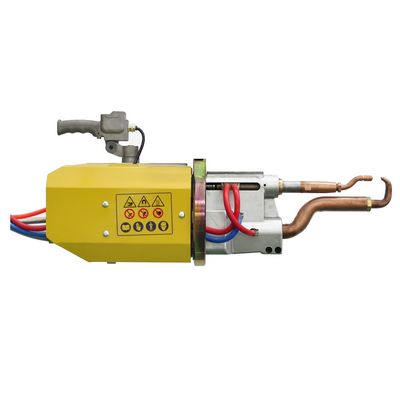

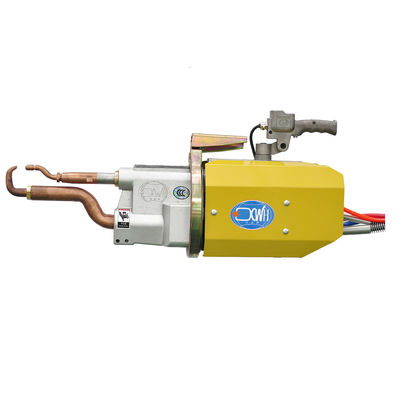

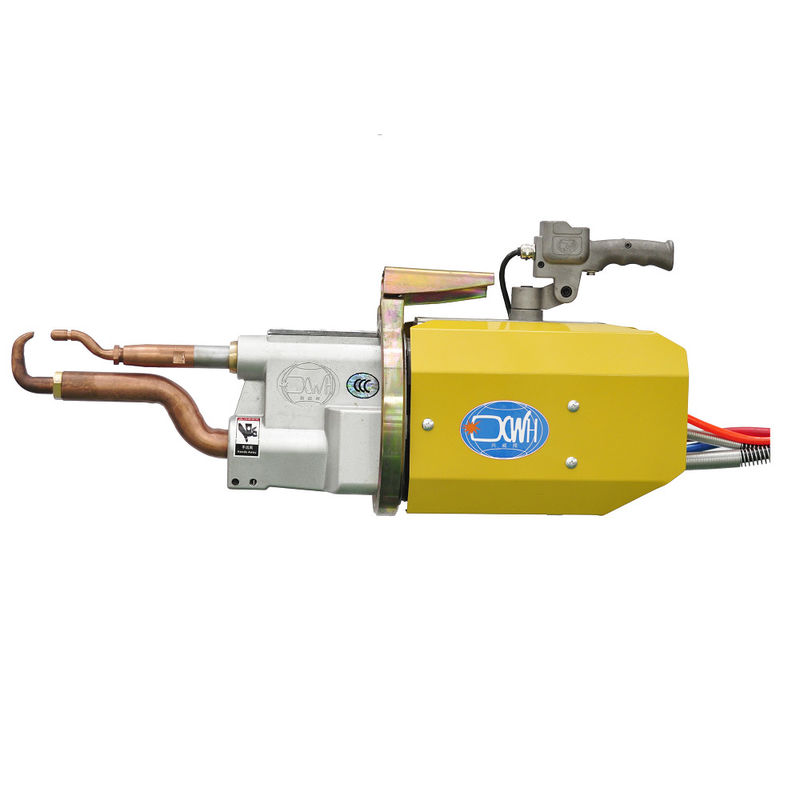

Η φορητή μηχανή συγκόλλησης σε σημείο χρησιμοποιεί τη μέθοδο συγκόλλησης με αντίσταση, κατά την οποία τα μέρη συγκόλλησης συναρμολογούνται σε αρθρώσεις και πιέζονται μεταξύ δύο ηλεκτροδίων στήλης.και το βασικό μέταλλο λιώνει με αντίσταση θερμότητας για να σχηματίσουν συγκόλλησεις συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| ισχύς στο 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Δευτερογενής τάση εκφόρτισης | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Τετάρτη: | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μέγιστη ροή κύλινδρου | ΜΜ | 70 | 50 | 100 | 50 | 100 | 50 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| ροή νερού ψύξης | Α/ΜΙΝ | 4 | 4 | 4 | 4 | 4 | 4 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Ελαφρύ βάρος, εύκολη στη λειτουργία και εξοικονόμηση ηλεκτρικής ενέργειας
2Συμπληκτική δομή και εύκολη συντήρηση
3Το γύρισμα είναι εξοπλισμένο με ρουλεμάν και περιστρέφεται 360°
4. εξατομικευμένα πλέγματα συγκόλλησης, το μακρύτερο βραχίονα συγκόλλησης είναι 1300mm και το μικρότερο είναι 220mm
5Λιγότερη φθορά εξαρτημάτων και υψηλό κόστος
Αρχή λειτουργίας
Το εργασιακό κομμάτι υποβάλλεται σε πίεση και ενεργοποιείται μεταξύ των άνω και κατώτερων ηλεκτροδίων και έχει συγκόλληση αντίστασης.
Όταν η αντίσταση του στοιχείου συγκόλλησης είναι R (Ω), το ρεύμα συγκόλλησης είναι I (A) και η ισχύς στο χρόνο είναι t (sec), σύμφωνα με τον τύπο:το ρεύμα I που περνά το μεταλλικό υλικό με μια ορισμένη τιμή αντίστασης R μέσα σε ένα συγκεκριμένο χρόνο t θερμαίνεται λόγω της αντίστασης, και η θερμότητα που παράγεται είναι Q. Το ρεύμα αντίστασης του μετάλλου χρησιμοποιείται για να θερμανθεί το λιώσιμο μέταλλο, και στη συνέχεια το μέταλλο ψύχεται, κρυσταλλώνεται και συνδέεται υπό πίεση.Αυτό ονομάζεται συγκόλληση αντίστασης..
Το βραχίονα συγκόλλησης μπορεί να προσαρμοστεί
Ησυχία στη διαδικασία συγκόλλησης
Η κύρια διαδικασία εργασίας αυτής της μηχανής συγκόλλησης αποτελείται από τέσσερις βασικές διαδικασίες: πίεση, συγκόλληση, συντήρηση και ανάπαυση, ενώ ενδεχομένως μπορούν να προστεθούν πρόσθετες διαδικασίες.
Αναπαράσταση: μετά την ολοκλήρωση της διαδικασίας συντήρησης, η βαλβίδα αερίου εργασίας κλείνει και ο κύλινδρος κινείται προς την αντίθετη κατεύθυνση για να ανοίξει το ηλεκτρόδιο και να απελευθερώσει το εργασιακό κομμάτι,Περιμένοντας να ξεκινήσει η επόμενη διαδικασία συγκόλλησηςΗ διαδικασία αυτή ονομάζεται "παύση", και η παράμετρος της διαδικασίας είναι ο χρόνος ανάπαυσης.
Εάν ο ελεγκτής είναι ρυθμισμένος ως συνεχής συγκόλληση σε σημείο, ο ελεγκτής ξεκινά αυτόματα τον επόμενο κύκλο συγκόλλησης, εφόσον ο διακόπτης εκκίνησης συγκόλλησης του συγκολλητή παραμένει ενεργός μετά τον χρόνο ανάπαυσης.Η διαδικασία συγκόλλησης ονομάζεται επίσης διαδικασία λειτουργίας προγράμματος συγκόλλησης, και οι παράμετροι της διαδικασίας για κάθε στάδιο της διαδικασίας έχουν προεπιλεγεί πριν από τη συγκόλληση.
