Λεπτομέρειες:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | CE χειροκίνητη μηχανή συγκόλλησης σημείων,Μηχανή συγκόλλησης σημείων SS 220v,Ασφαλής χειροκίνητος συγκόλλησης σημείων |
||
Περιγραφή του προϊόντος

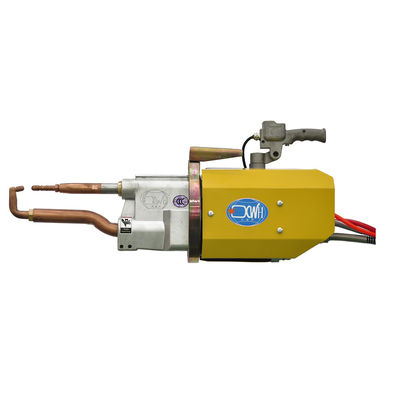

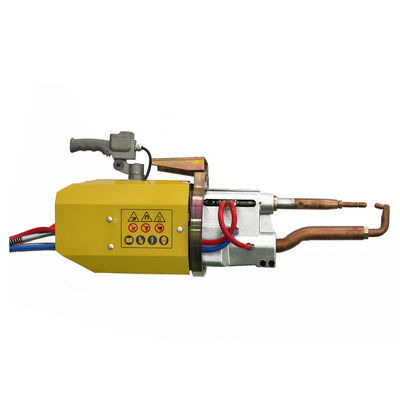

Η φορητή μηχανή συγκόλλησης σε σημείο χρησιμοποιεί τη μέθοδο συγκόλλησης με αντίσταση, κατά την οποία τα μέρη συγκόλλησης συναρμολογούνται σε αρθρώσεις και πιέζονται μεταξύ δύο ηλεκτροδίων στήλης.και το βασικό μέταλλο λιώνει με αντίσταση θερμότητας για να σχηματίσουν συγκόλλησεις συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| ισχύς στο 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Δευτερογενής τάση εκφόρτισης | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Τετάρτη: | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μέγιστη ροή κύλινδρου | ΜΜ | 70 | 50 | 100 | 50 | 100 | 50 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| ροή νερού ψύξης | Α/ΜΙΝ | 4 | 4 | 4 | 4 | 4 | 4 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Ελαφρύ βάρος, εύκολη στη λειτουργία και εξοικονόμηση ηλεκτρικής ενέργειας
2Συμπληκτική δομή και εύκολη συντήρηση
3Το γύρισμα είναι εξοπλισμένο με ρουλεμάν και περιστρέφεται 360°
4. εξατομικευμένα πλέγματα συγκόλλησης, το μακρύτερο βραχίονα συγκόλλησης είναι 1300mm και το μικρότερο είναι 220mm
5Λιγότερο φθαρμένα εξαρτήματα και υψηλό κόστος
Αρχή λειτουργίας
Το εργασιακό κομμάτι υποβάλλεται σε πίεση και ενεργοποιείται μεταξύ των άνω και κατώτερων ηλεκτροδίων και έχει συγκόλληση αντίστασης.
Όταν η αντίσταση του στοιχείου συγκόλλησης είναι R (Ω), το ρεύμα συγκόλλησης είναι I (A) και η ισχύς στο χρόνο είναι t (sec), σύμφωνα με τον τύπο:το ρεύμα I που περνά το μεταλλικό υλικό με μια ορισμένη τιμή αντίστασης R μέσα σε ένα συγκεκριμένο χρόνο t θερμαίνεται λόγω της αντίστασης, και η θερμότητα που παράγεται είναι Q. Το ρεύμα αντίστασης του μετάλλου χρησιμοποιείται για να θερμανθεί το λιώσιμο μέταλλο, και στη συνέχεια το μέταλλο ψύχεται, κρυσταλλώνεται και συνδέεται υπό πίεση.Αυτό ονομάζεται συγκόλληση αντίστασης..
Το βραχίονα συγκόλλησης μπορεί να προσαρμοστεί
Διαδικασία συγκόλλησης
α) Χρόνος πίεσης: Είναι σκόπιμο να ηλεκτροπλημμίζεται η συγκόλληση μετά την σταθερή πίεση του εργασιακού με το ηλεκτρόδιο.Η διαδικασία συγκόλλησης ξεκινά πριν το εργασιακό κομμάτι πιεστεί σταθερά από το ηλεκτρόδιοΤο μήκος της ροής εργασίας του ηλεκτρόδου, η κίνηση του μηχανισμού πίεσης,η παραμόρφωση του εργαστηρίου και άλλοι παράγοντες επηρεάζουν τη ρύθμιση του χρόνου πίεσηςΓενικά, ο χρόνος πίεσης ορίζεται σε 15-20 κύκλους.
β) Χρόνος αναμονής: χρησιμοποιείται για την ψύξη και την ανακρυσταλλοποίηση του μετάλλου, γενικά σε 15-20 κύκλους.
γ) Χρόνος ανάπαυσης: Χρησιμοποιείται κυρίως για συνεχή συγκόλληση σε σημείο.
