Λεπτομέρειες:
|
| Product Name: | portable Resistance Welding Machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | 220V/380V Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Επισημαίνω: | Μηχανή συγκόλλησης σημείων με αντίσταση μετατροπέα CNC,Συσκευή συγκόλλησης αυτοκινήτου,220V χειροκίνητος φορητός συγκολλητής σημείων |
||
Περιγραφή του προϊόντος

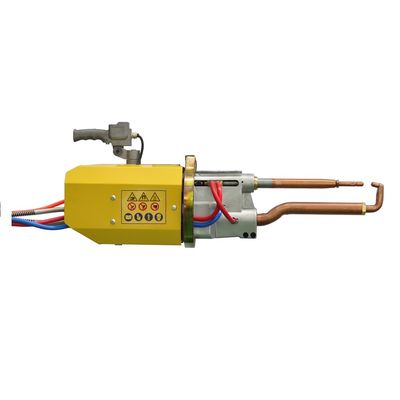

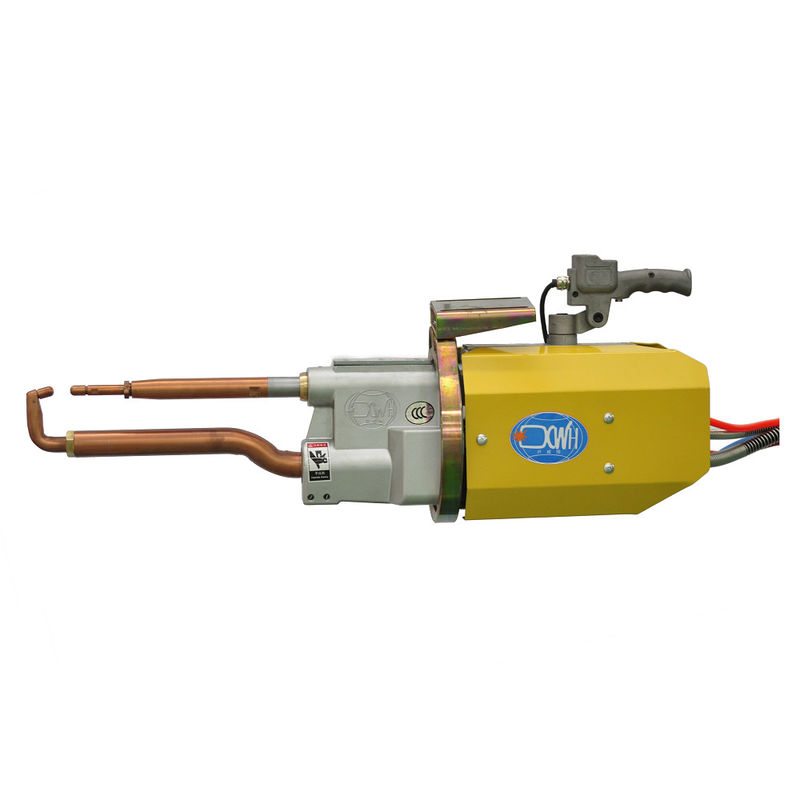

Η φορητή μηχανή συγκόλλησης σε σημείο χρησιμοποιεί τη μέθοδο συγκόλλησης με αντίσταση, κατά την οποία τα μέρη συγκόλλησης συναρμολογούνται σε αρθρώσεις και πιέζονται μεταξύ δύο ηλεκτροδίων στήλης.και το βασικό μέταλλο λιώνει με αντίσταση θερμότητας για να σχηματίσουν συγκόλλησεις συγκόλλησης.
| Άρθρο/μοντέλα | Μονάδα | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| ισχύς στο 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Μέγιστο ρεύμα βραχυκυκλώματος | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Δευτερογενής τάση εκφόρτισης | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Τετάρτη: | V | 380 | 380 | 380 | 380 | 380 | 380 |
| Απόσταση ανάμεσα στα χέρια | ΜΜ | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Μέγιστη ισχύς στα ηλεκτρόδια | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Εργασιακή στροφή | ΜΜ | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Μέγιστη ροή κύλινδρου | ΜΜ | 70 | 50 | 100 | 50 | 100 | 50 |
| Μέγιστο μήκος βραχίονα | ΜΜ | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Προμήθεια συμπιεσμένου αέρα | ΜΠΑ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Μέγιστο πάχος χαλυβουργού χαλύβδου με μ.χ. μήκος | ΜΜ | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Με βραχίονες 500 mm | ΜΜ | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| Με μέγιστο μήκος βραχίονες | ΜΜ | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Μέγιστη διασταύρωση καλωδίου | ΜΜ | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Μείωση της πίεσης του νερού ψύξης | ΜΠΑ | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| ροή νερού ψύξης | Α/ΜΙΝ | 4 | 4 | 4 | 4 | 4 | 4 |
* Η απόσταση, η γωνία και το μήκος του βραχίονα συγκόλλησης μπορούν να γίνουν σύμφωνα με τα αιτήματα των πελατών.
Χαρακτηριστικά:
1Ελαφρύ βάρος, εύκολη στη λειτουργία και εξοικονόμηση ηλεκτρικής ενέργειας
2Συμπληκτική δομή και εύκολη συντήρηση
3Το γύρισμα είναι εξοπλισμένο με ρουλεμάν και περιστρέφεται 360°
4. εξατομικευμένα πλέγματα συγκόλλησης, το μακρύτερο βραχίονα συγκόλλησης είναι 1300mm και το μικρότερο είναι 220mm
5Λιγότερη φθορά εξαρτημάτων και υψηλό κόστος
Αρχή λειτουργίας
Το εργασιακό κομμάτι υποβάλλεται σε πίεση και ενεργοποιείται μεταξύ των άνω και κατώτερων ηλεκτροδίων και έχει συγκόλληση αντίστασης.
Όταν η αντίσταση του στοιχείου συγκόλλησης είναι R (Ω), το ρεύμα συγκόλλησης είναι I (A) και η ισχύς στο χρόνο είναι t (sec), σύμφωνα με τον τύπο:το ρεύμα I που περνά το μεταλλικό υλικό με μια ορισμένη τιμή αντίστασης R μέσα σε ένα συγκεκριμένο χρόνο t θερμαίνεται λόγω της αντίστασης, και η θερμότητα που παράγεται είναι Q. Το ρεύμα αντίστασης του μετάλλου χρησιμοποιείται για να θερμανθεί το λιώσιμο μέταλλο, και στη συνέχεια το μέταλλο ψύχεται, κρυσταλλώνεται και συνδέεται υπό πίεση.Αυτό ονομάζεται συγκόλληση αντίστασης..
Το βραχίονα συγκόλλησης μπορεί να προσαρμοστεί
Ζύμωση στη διαδικασία συγκόλλησης
Η κύρια διαδικασία εργασίας αυτής της μηχανής συγκόλλησης αποτελείται από τέσσερις βασικές διαδικασίες: πίεση, συγκόλληση, συντήρηση και ανάπαυση, ενώ ενδεχομένως μπορούν να προστεθούν πρόσθετες διαδικασίες.
Ζύγιση: μετά από μια ορισμένη χρονική καθυστέρηση, ο θυρίστορας (ελεγχόμενο από πυρίτιο στοιχείο) του ελεγκτή ενεργοποιείται και ενεργοποιείται,η κύρια πλευρά του μετασχηματιστή λαμβάνει ελεγχόμενο κύριο ρεύμα, και η δευτερεύουσα πλευρά του μετασχηματιστή παράγει ρεύμα συγκόλλησης, το οποίο φτάνει στο ηλεκτρόδιο μέσω του δευτερεύοντος κυκλώματος για τη θέρμανση του εργαστηρίου,με αποτέλεσμα τήξη κατά την επαφή με το εργασιακό κομμάτιΗ διαδικασία αυτή ονομάζεται "ύψωση" και οι παράμετροι της διαδικασίας είναι ο χρόνος συγκόλλησης, το ρεύμα συγκόλλησης και η πίεση των ηλεκτροδίων.
